SL3208適用于大理石-大理石、大理石-花崗巖、大理石-陶瓷的復合膠接。

SL3210適用于大理石-玻璃、大理石-大理石的復合膠接。

SL3209、SL3209P適用于大理石-鋁蜂窩、鋁板-鋁蜂窩、鋼板-鋁蜂窩、陶瓷-鋁蜂窩復合膠接。



1.固化速度較平緩；                2.膠接強度高，韌性好；

3.固化收縮率小，內應力低；      4.特別適合三明治式的粘接；

5.粘度適中,易刮涂；               6.配比簡(jiǎn)單、操作方便；

7.耐磨、耐老化、耐冷熱交變；      8.良好的耐候性、耐水。





1.待復合石材應打磨平整，并使其表面清潔、干燥，無(wú)油污和灰塵。如果是膠接鋁板，鋁板表面應打磨并清洗干凈，打磨后的鋁板應在12小時(shí)內使用完，超時(shí)應再次打磨處理。

2.將膠按2:1充分調配均勻，倒在底板上，用調膠刀往返刮膠，使膠均勻涂布在石材膠接面上，疊合板材，用手反復錯動(dòng)應施壓，排除板材間的空氣，使膠充分填充。尤其是透明的玻璃和石材之間復合，為了美觀(guān)請務(wù)固化前必將氣泡趕出。

3. 將石材上下對齊，靜置固化。采用夾具加壓或者千斤頂均勻加壓。

4..在常溫25℃下初步固化需要4-6小時(shí)，即可在6-8h后泄壓，24小時(shí)后方可投入下一工序。有條件涂膠后的將疊合的板材加熱至60℃左右均勻受熱，保溫2-3小時(shí)后自然冷卻到室溫即可進(jìn)入下道工序。

5.多余的膠，未固化前可用刮刀去除。操作工具在膠未固化前請及時(shí)清洗待用。固化后的膠層堅硬，不利于去除。

6.復合板參考用膠量：不透明的為400-600g/m²，透明的為200-400g/m²可采用單面涂膠或者雙面涂膠的復合辦法。

7.根據石材不同，可加入世林專(zhuān)用色漿調色，比例短時(shí)間位膠量的5‰以?xún)取?/DIV>

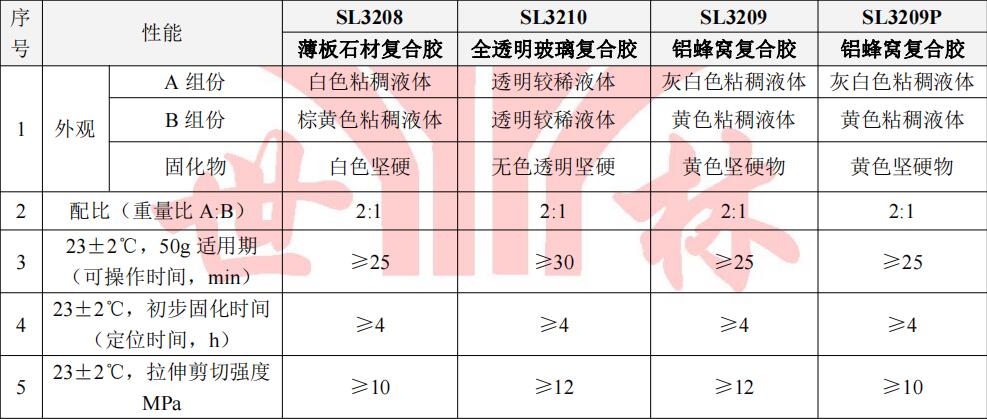

序號	性能				SL3208	SL3210	SL3209	SL3209P
					薄板復合膠	全透明玻璃復合膠	鋁蜂窩復合膠
1	外觀(guān)			A組份	白色粘稠液體	透明較稀液體	灰白色粘稠液體	灰白色粘稠液體
				B組份	棕黃色粘稠液體	透明較稀液體	黃色粘稠液體	黃色粘稠液體
				固化物	白色堅硬	無(wú)色透明堅硬	黃色堅硬物	黃色堅硬物
2	配比（重量比A:B）				2:1	2:1	2:1	2:1
3	50g適用期 （可操作時(shí)間23±2℃，min）				≥25	≥30	≥25	≥25
4	初步固化時(shí)間 （定位時(shí)間23±2℃，min）				≥4	≥4	≥4	≥4
5	拉伸剪切強度 （23±2℃×24h，MPa）				≥10	≥12	≥12	≥10

產(chǎn)品特點(diǎn)

使用方法
